Fabricación de probador de bobinas y módulos de encendido para diagnóstico electrónico automotriz

Dicho proyecto es con la finalidad de demostrar la importancia de usar los instrumentos de diagnóstico electrónico en la industria automotriz, desarrollando un diseño en 2D y 3D, de un módulo de pruebas para luego poder elaborar un instrumento de diagnóstico electrónico, usando equipamiento de un laboratorio de Fabricación Digital (FAB LAB ´´Perú Japón´´).

Entradas del Proyecto

Realizando el reconocimiento e inducción de los equipos tecnológicos del Fablab Perú-Japón... 22-Nov-2022

imagen no disponible
Conociendo la NINI FRESADORA SRM-20

Realizando cálculos técnicos para el diseño del circuito electrónico del proyecto... 29-Nov-2022

imagen no disponible
Investigando y realizando cálculos técnicos para el circuito electrónico del proyecto...
imagen no disponible
realizando cálculos (bosquejo)

simulación del proyecto en el software Arduino... 01-Dec-2022

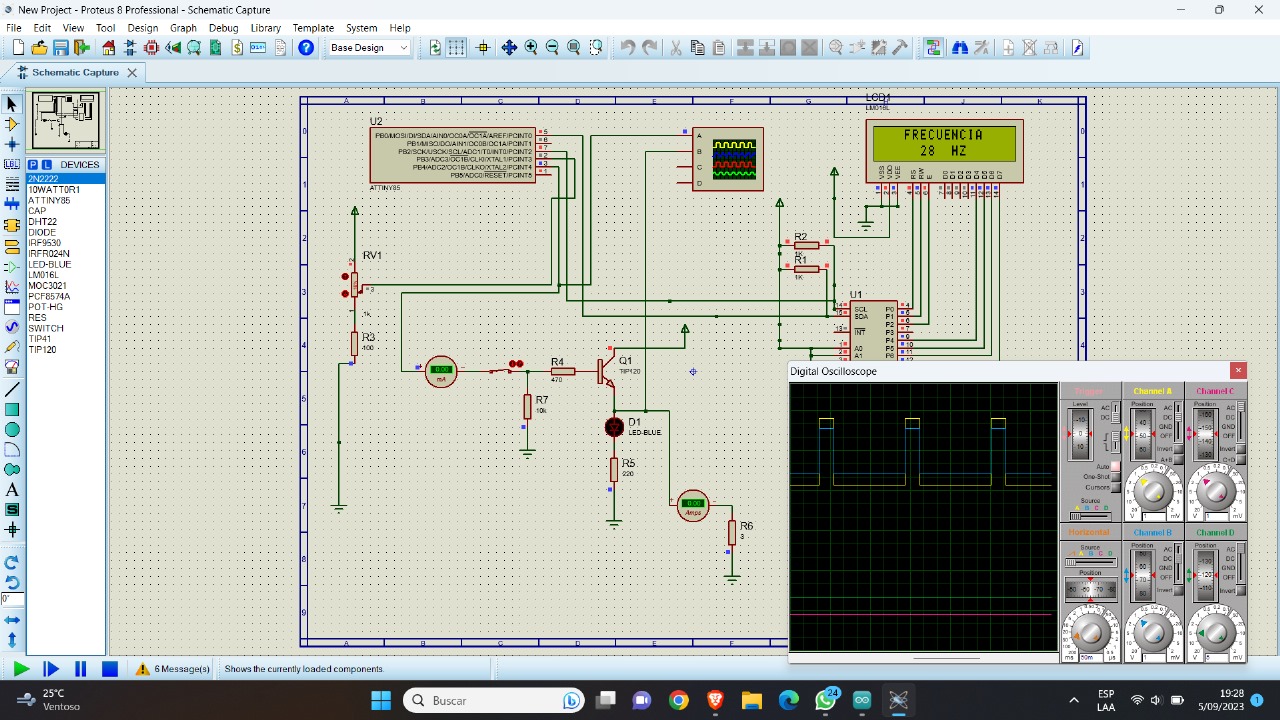

Implementando el circuito electrónico en el proteus 8 03-Sep-2023

imagen no disponible
implementando el circuito electrónico

Circuito en prueba usando el protoboard 11-Sep-2023

imagen no disponible

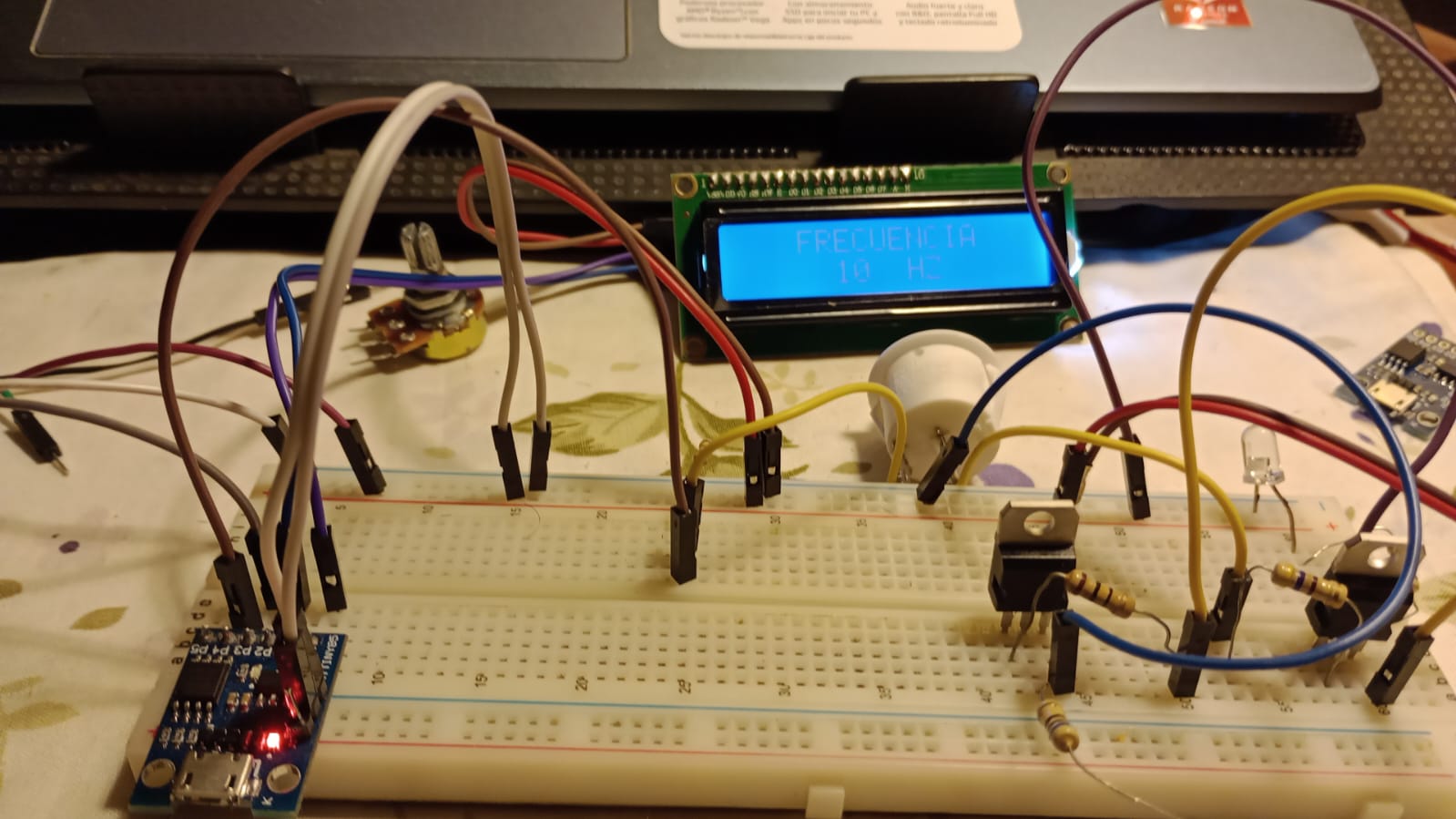

circuito electrónico en prueba

Diseño 3d listo para la impresión . 26-Oct-2023

imagen no disponible

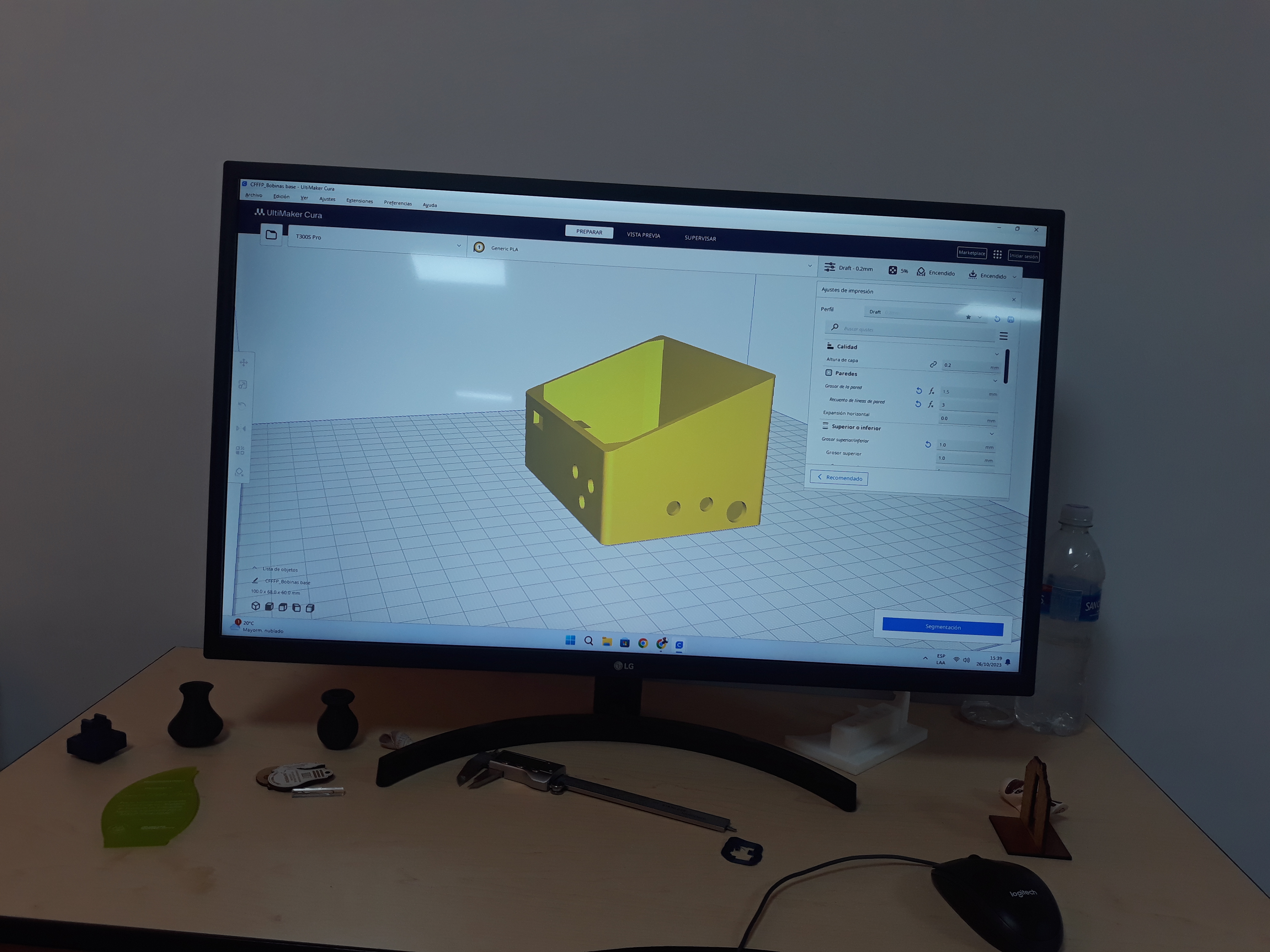

diseño 3D de tapa de probador de bobinas transistorizada
imagen no disponible
Impresora 3D habilitada con material PLA para la impresión de la tapa
imagen no disponible
Impresión 3D de tapa, en proceso
imagen no disponible
Impresión de tapa terminado

Impresión de caja 3D 31-Oct-0023

imagen no disponible
impresión de la caja 3D
