MATERIALES USADOS

1. MDF pintado en blanco (para el logotipo y textos principales).
2. MDF pintado en negro (para capas intermedias y base).
3. Melamina en color madera (para dar contraste cálido).
4. MDF pintado en cedro rojiso (para el engranaje).
5. Adhesivo de contacto o cola de carpintero.
6. Tornillería y soportes para la base.

HERRAMIENTAS Y TECNICAS

1. Diseño digital vectorial (CorelDraw).
2. Corte láser CNC para precisión en las capas.
3. Montaje y ensamblado manual.

04-Sep-2025

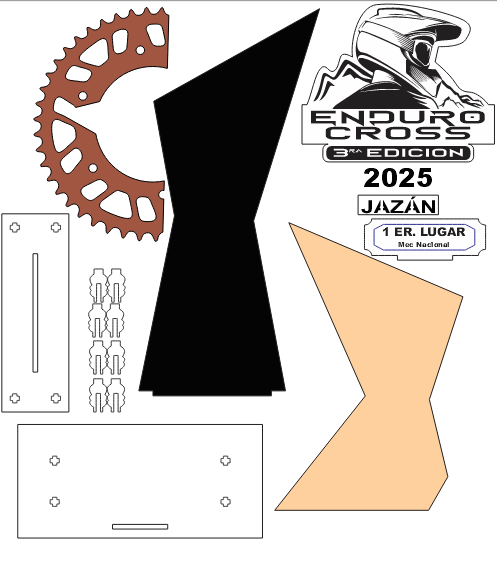

1. Se vectorizó el logotipo del Enduro Cross con casco y montañas.
2. Se distribuyeron las capas (blanco, negro, melamina, engranaje rojo).
3. Se diseñó la base en dos niveles y las placas de premiación.

04-Sep-2025

Imagenes

Con la máquina láser se cortaron todas las partes

1. Capa frontal blanca: con las letras y el logo.
2. Capa negra intermedia: para dar contraste.
3. Capa de melamina: con textura madera para resaltar.
4. Medio engranaje cedro rojiso: pieza decorativa superior.
5. Base en dos niveles: que garantiza estabilidad.
6. Placas blancas con las posiciones (1er, 2do, 3er lugar).

08-Sep-2025

Imagenes

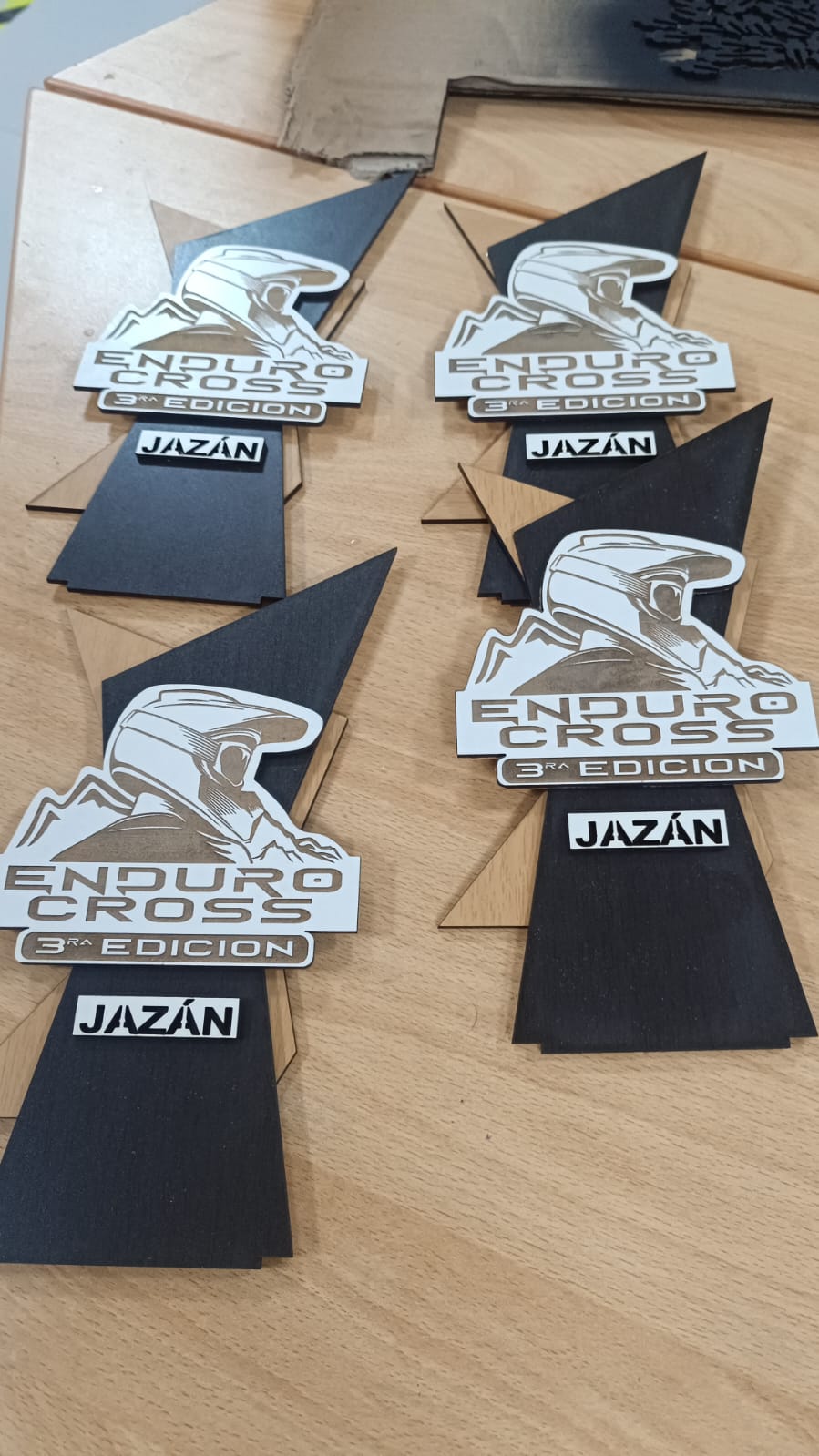

El ensamblaje se realizó de forma ordenada para garantizar alineación, resistencia y estética.

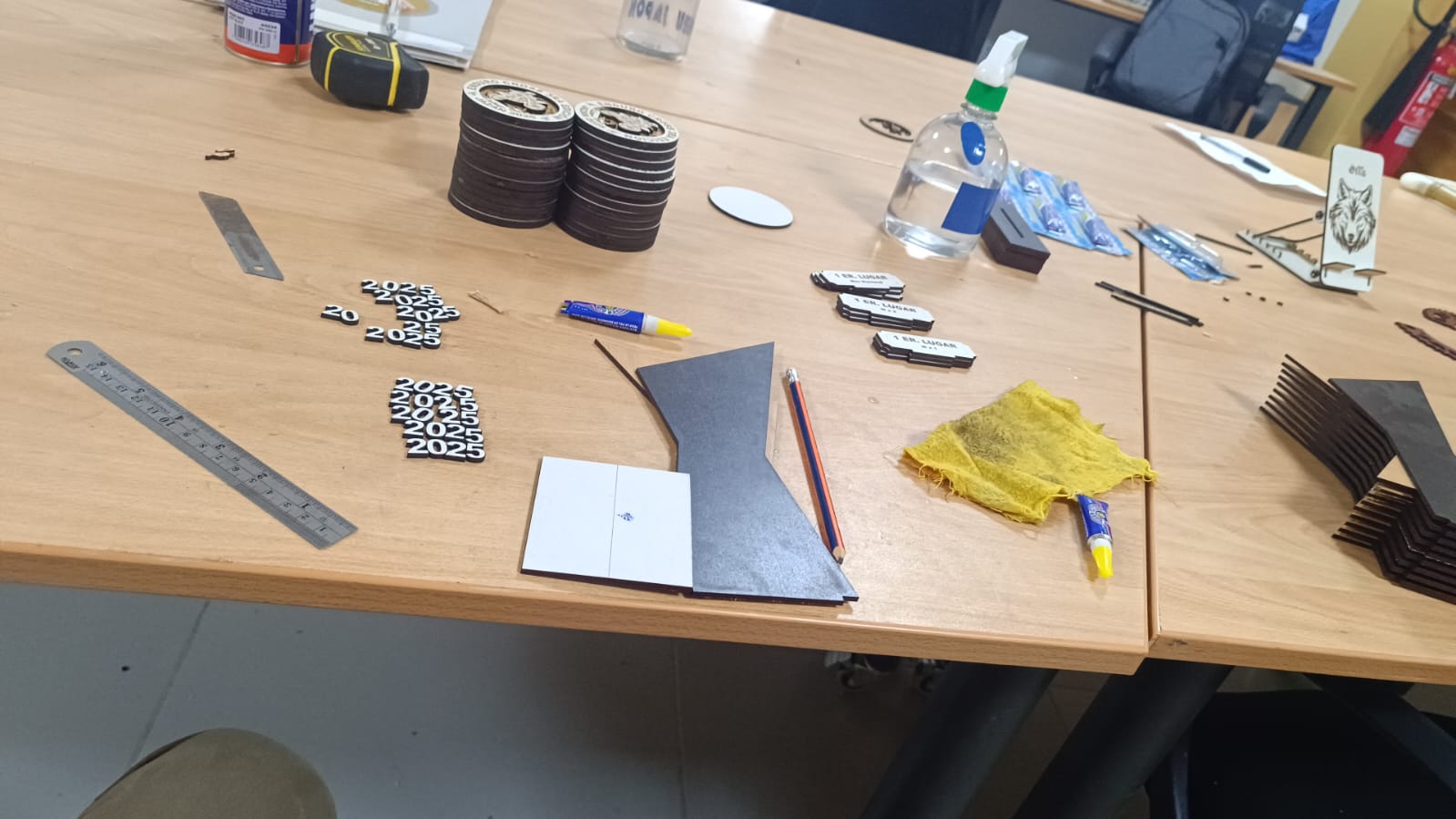

1. Preparación de piezas

   • Todas las piezas fueron limpiadas para eliminar polvo y restos de corte láser.

   • Se verificó que cada capa encaje correctamente con las demás.

   • Se aplicó cinta de enmascarar en bordes delicados para evitar manchas de pegamento.

2. Montaje de la capa frontal (blanca)

   • La pieza con el logo y textos (ENDURO CROSS – 3ra Edición) se colocó sobre la capa negra.

   • Se aplicó adhesivo de contacto en puntos clave para evitar excesos visibles.

   • Se presionó con prensas pequeñas hasta asegurar una unión firme.

3. Colocación de la capa intermedia (negra)

   • Esta capa actuó como fondo, generando contraste.

   • Se cuidó la alineación con la pieza blanca, de modo que no quedaran desplazamientos laterales.

4. Instalación de la capa trasera (melamina madera)

   • La melamina se colocó detrás de la capa negra, aportando un contraste cálido y elegante.

   • Se reforzó con pegamento en toda la superficie para mayor rigidez.

5. Fijación del engranaje rojo (decorativo)

   • El medio engranaje se montó en la parte superior trasera, sobresaliendo ligeramente para dar volumen.

   • Se centró de forma precisa para que mantenga simetría con el resto del trofeo.

6. Montaje sobre la base de dos niveles

   • Las capas ya ensambladas se ajustaron en la base escalonada negra.

   • Se usaron tornillos pequeños en la parte trasera de la base para reforzar la estructura.

   • La inclinación del soporte fue revisada para que el trofeo quedara perfectamente vertical.

7. Colocación de las placas de premiación

   • En la parte frontal de la base se añadieron las placas blancas con los textos: 1er Lugar, 2do Lugar y 3er Lugar.

   • Se alinearon centradas y a la misma altura para un acabado uniforme.

8. Revisión del ensamblaje

   • Se comprobó la firmeza de todas las uniones.

   • Se retiraron restos de pegamento visibles.

   • Se aplicó un retoque final de pintura en bordes si era necesario.

10-Sep-2025

Imagenes

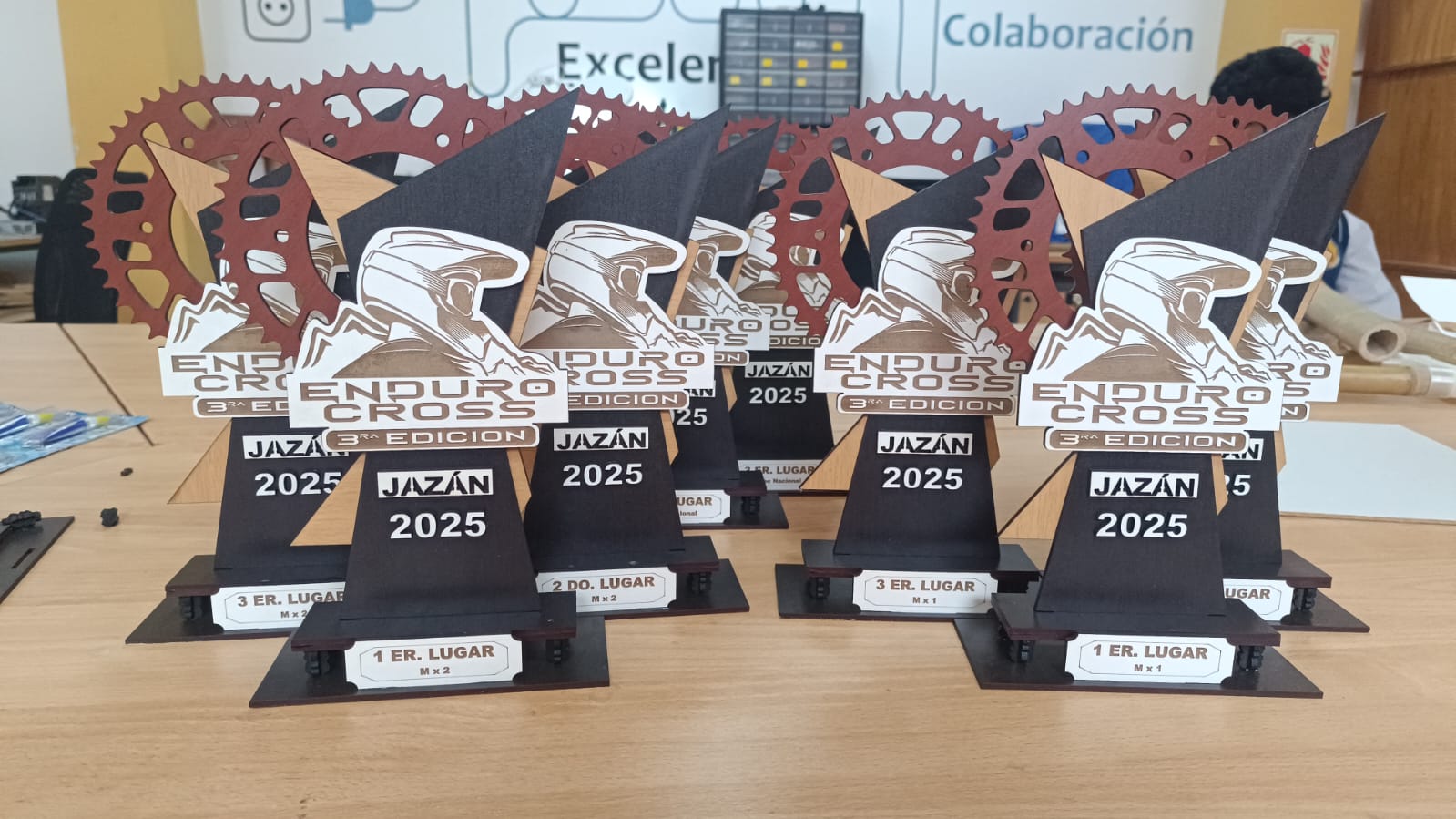

El trofeo final destaca por:

• Su efecto tridimensional, gracias a la superposición de capas.

• El contraste de colores (blanco, negro, madera y rojo), que lo hace llamativo.

• El diseño simbólico con casco, montañas y engranaje, representando la esencia del Enduro Cross.
• La base escalonada, que le da presencia y estabilidad.

Es un trofeo único, resistente y estético, ideal para premiar a los mejores competidores en la 3ra Edición del Enduro Cross JAZÁN 2025.

12-Sep-2025

Imagenes
